世界一速いだけじゃないアレイ
私たちが定義する速い納期とは、お客様の設計通りの特性が出る基板を1日でも早く納品し、実験検証を行っていただくことです。
そのために、アートワークの同時並行設計、基板製造+部品実装の最適化、IC実装のリワーク作業、BGA変換基板等を駆使し、高周波、アナログ、電源等の基板や部品調達、ケーブル・筐体などの超短納期を実現します。
私たちが定義する速い納期とは、お客様の設計通りの特性が出る基板を1日でも早く納品し、実験検証を行っていただくことです。
そのために、アートワークの同時並行設計、基板製造+部品実装の最適化、IC実装のリワーク作業、BGA変換基板等を駆使し、高周波、アナログ、電源等の基板や部品調達、ケーブル・筐体などの超短納期を実現します。
ある日の出来事です。
超短納期対応チームに、お客様から1本の電話が入りました。
お急ぎのご様子がお電話口からも伝わり、即座に担当部門にて部品ライブラリー作成をスタートさせ、その日のうちにパターン検図提出⇒検図承認まで完了。並行して電子部品も手配完了しました。

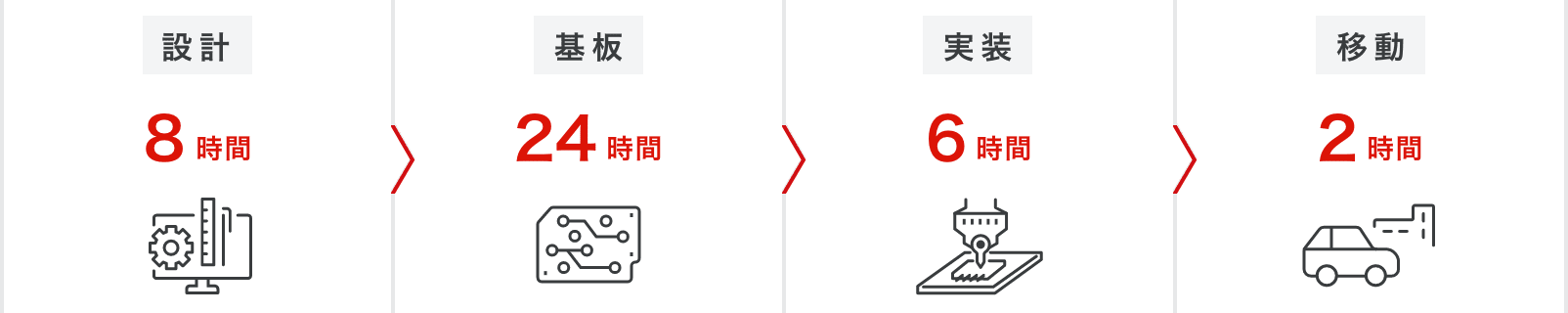

翌日に基板製造、翌々日に実装工程を経て、最後は営業担当がお客様へハンドリング納品させていただきました。
参考例
仕様:総端子数84ピン / 4層金フラ / インピーダンスコントロール有り
/ 実装20台 / ご支給ICを除く、部品調達有り(CRは在庫品)

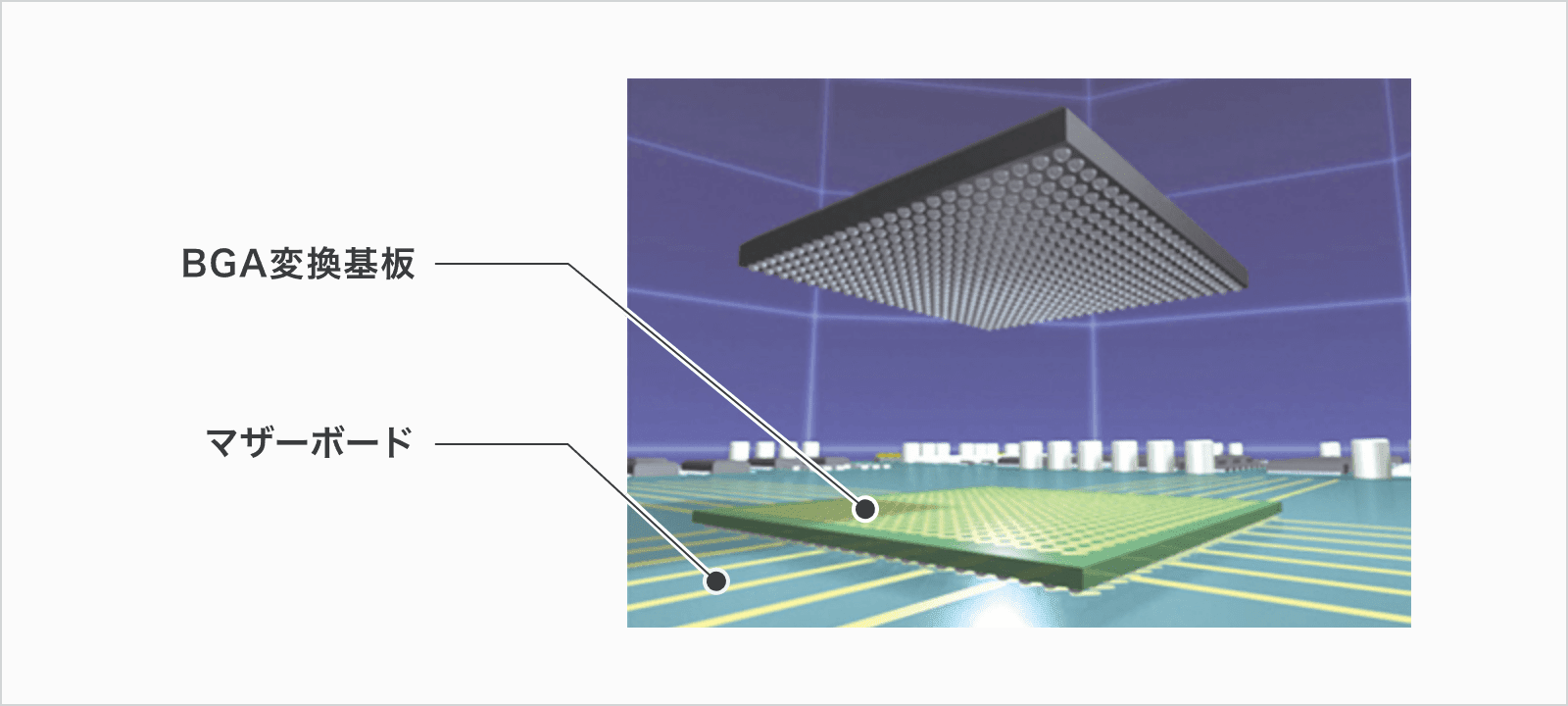

例えば、ICのピンアサインを設計ミスしてしまった時、BGA変換基板のご提案をさせていただきます。
マザーボードをイチから作成するよりも無駄がなく、低コスト、短納期でのリカバーが可能です。
実装工程では、手先がとっても器用な改造職人が万全な体制でスタンバイしています。
BGAと同サイズ、10㎜×10㎜なんて小さな基板もお任せください。
