「リジットフレキってできましたっけ？」
この質問、たまにいただきます。

アレイはリジットフレキ基板、やっていますよ！
名前のとおり、リジット基板とフレキシブル基板が合体した

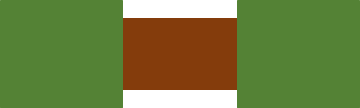

こんなイメージの基板です。

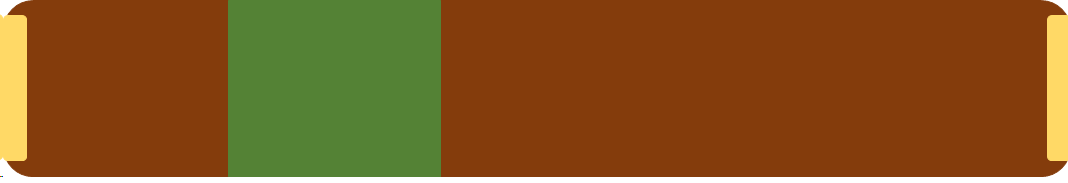

こんなのもあります。

今回のご案件は前者タイプで、6層基板の3層目と4層目がフレキシブル基板になります。
そして、フレキ部にVIAが必要になるため、基板としては6層IVH基板の構成です。

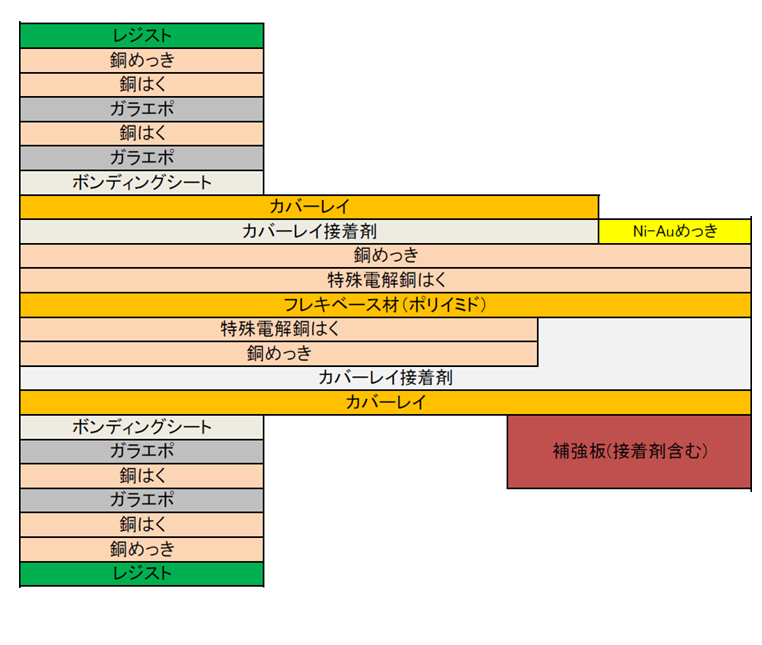

層構成図で見ると分かりやすいですね。
インピーダンコントロール(差動100Ω±10%)あり
納期は基板設計5日、基板製造16日
通常のリジット基板より少しお時間かかりますが
リジットフレキ基板としては、長くない納期のようです。

ご興味お持ちいただけましたら、お気軽にお問い合わせください。
