こちらの記事では、よくみなさまからお問い合わせいただく

「部品実装を依頼する際に必要な資料」についてまとめさせていただきます！

実装をご依頼いただく際は、下記４つの資料(部品表、実装図、座標リスト、
メタルデータ)をご用意ください。

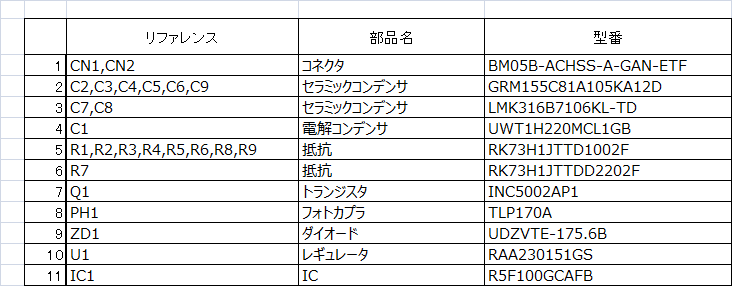

部品表	実装する部品の部品リスト。基板上の部品番号と部品型番が ひも付けされたもの。 エクセルデータが助かります。

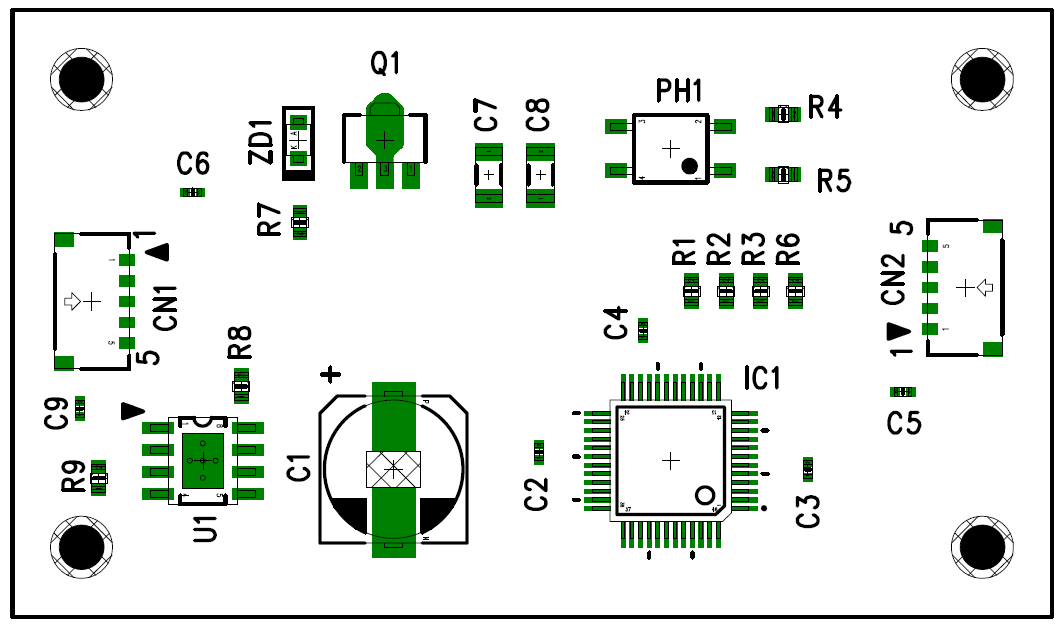

実装図	基板の部品実装図

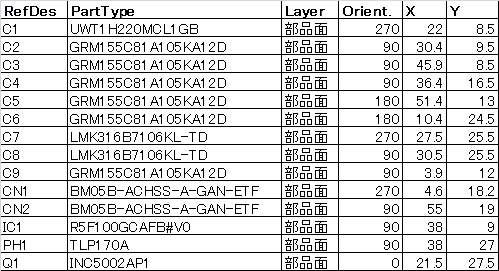

座標リスト	実装部品のXY座標のリスト

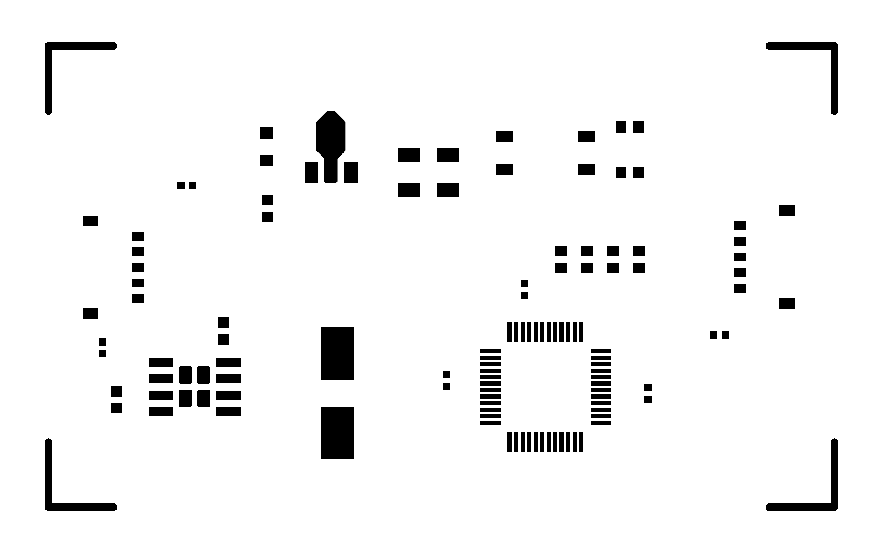

メタルデータ	メタルマスクを製造するためのガーバーデータ。 メタルマスクとはクリームはんだを基板に塗布する際に 使用する板で面実装部品をリフロー実装する際に必要になります。

見積もりについては、部品表のみで実施が可能です。
その際、実装面の指定(片面のみor表裏実装可)と
基板寸法をお伝えいただけると助かります。

内容について分かりづらい点があれば
お気軽にお問い合わせください！
